電氣火災監控系統安裝十項重點

1、電氣火災監控系統安裝時應分清電氣火災探測器所監控的路數，各路剩余電流互感器和溫度傳感器對應接線。

2、每回路電氣火災探測器數量不能超出63只。

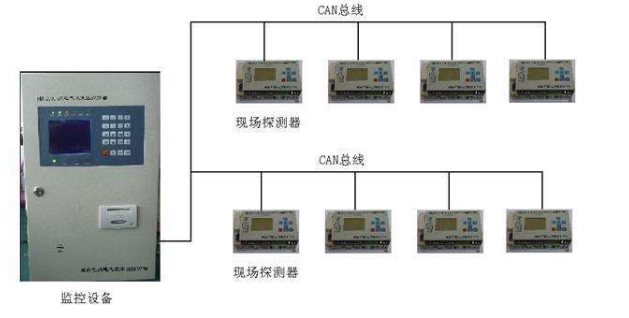

3、接線時，應按電氣火災監控探測器標明的接線標識，正確接線，不得反接。特別是通訊線，將所有電氣火災探測器連接起來，總線引到控制中心，連接到電氣火災監控設備上，通訊線A、B線需區分，所有電氣火災探測器的A線接下一個電氣火災探測器A線，B線下一個電氣火災探測器B線。

4、安裝剩余電流互感器時，必須嚴格區分N線和PE線。3P四線式或4P四線式的N線應通過電氣火災監控系統的剩余電流互感器。通過電氣火災報警系統的剩余電流互感器的N線，不得作為PE線，不得重復接地或接設備外露可接近導體。PE線不得接入剩余電流保護裝置。

5、應將剩余電流互感器置于塑殼斷路器下端出線處，當安裝不便時，可考慮安裝開口式的剩余電流互感器，也可考慮安裝于塑殼斷路器的入線端。

6、電氣火災監控系統的剩余電流互感器在配電柜內安裝，要特別注意施工安全，要在斷電情況下施工，并注意強弱電分開走線，特別注意防止接錯線或搭線，造成強電串入電氣火災監控系統回路線中，燒毀整個電氣火災監控系統。

7、改造工程一般應將電氣火災監控探測器置于塑殼斷路器下端出線處，當安裝不便時，也可考慮安裝于塑殼斷路器的入線端。

8、根據GB13955標準5.7.3和5.7.5要求，設定合適的漏電流報警閥值，通常報警設定值取值不小于線路和設備正常運行泄漏電流值的兩倍，但需滿足不超出999mA。溫度報警值宜設置在40-140度之間，但須低于線纜的耐熱值。

9、在電氣火災監控探測器和電氣火災監控設備在通電前需檢查所有連接線有沒有對地、短路。

10、電氣火災監控探測器與剩余電流傳感器或溫度傳感器之間的安裝距離不能大于10米。
